Анатомия диафрагмы и дифференциальная диагностика

01.08.2025
12 просмотров
Вопросы и комментарии

Анатомия диафрагмы

Диафрагма - это главный мышечный орган дыхания.[1]

  • Она имеет форму купола, это "фибромускулярная пластина", которая отделяет грудную клетку от брюшной полости.[2]
  • Она формирует пол дна грудной клетки и крышу брюшной полости.[2][3]
  • Левая сторона расположена ниже, чем правая - это связано с тем, что печень расположена справа.[2]
  • Левая сторона может также быть частично расположена ниже из-за "давления" со стороны сердца.[2][4][5]
  • Периферическая часть диафрагмы является мышечной и состоит из трех различных групп мышц:
    • Стернальная группа начинается от мечевидного отростка двумя мясистыми проборами.[2]
    • Костальная группа начинается от внутренней поверхности хрящей и смежных частей шести нижних рёбер. Она "переплетается с поперечной мышцей живота".[2]
    • Поясничная группа начинается от двух ножек и дугообразных связок, которые вставляются в L1 и L2, а иногда и в L3.[6]
  • Центральная часть диафрагмы состоит из очень прочных апоневротических сухожильных связок - эти связки не имеют костных прикреплений.[7]

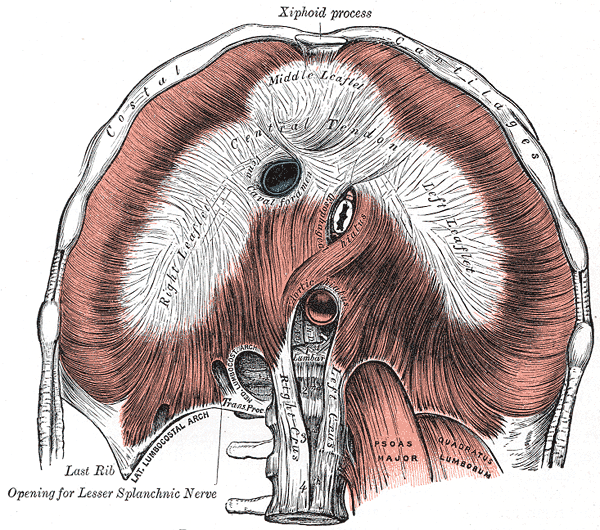

    Рисунок 1. Анатомия диафрагмы.

Основные отверстия в диафрагме

В диафрагме есть три основных отверстия (см. Рисунок 1):

  1. Кавальный разрыв: расположен на уровне позвонка T8 в центральном сухожилии. Через этот разрыв проходят нижняя полая вена и некоторые ветви правого френический нерв.[2]
  2. Пищеводный разрыв: расположен на уровне позвонка T10. Через этот разрыв проходят пищевод, правый и левый стволы блуждающего нерва, пищеводные ветви левых желудочных сосудов и лимфатические сосуды.[2]
  3. Аортальный разрыв: расположен перед телом позвонка T12 между ножками. Через этот разрыв проходят аорта, грудной проток и непарная вена.[2]

Нервная иннервация

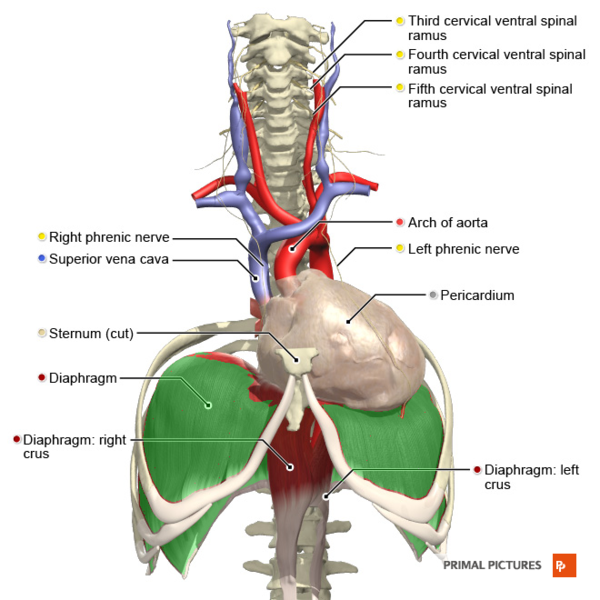

Рисунок 2. Шейное сплетение и френический нерв.

Диафрагма снабжена правым и левым френическими нервами,[2] которые начинаются из вентральных ветвей C3, C4, C5 и иногда C6 (см. Рисунок 2). Каждый френический нерв делится на четыре ствола.[7]

  • Двигательное нервное снабжение:[8]
  1. Левая половина диафрагмы иннервируется левым френическим нервом
  2. Правая половина диафрагмы иннервируется правым френическим нервом
  • Сенсорное нервное снабжение:
    1. Френический нерв иннервирует париетальную плевру и брюшину, покрывающую центральные поверхности диафрагмы.[2]
    2. Шесть нижних межреберных нервов иннервируют периферию диафрагмы[2]
    3. Френический нерв состоит из волокон большого диаметра с миелином, малого диаметра с миелином и безмиелиновых волокон. Волокна большого диаметра активны при сокращении диафрагмы, а волокна малого диаметра активны на протяжении всего дыхания.[9]
      • Активация френического нерва модулирует двигательную активность симпатической нервной системы.[2]
      • Афференты френического нерва также участвуют в соматосенсации диафрагмы, и они позволяют людям осознавать свое дыхание, когда они бодрствуют.[2]

Кровоснабжение

Артериальное снабжение:[10]

  • Билатеральные диафрагмальные артерии, которые являются ветвями грудной аорты
  • Перикардиально-диафрагмальные, мускуло-диафрагмальные артерии
  • Притоки внутренних грудных артерий

Венозное снабжение:[10]

  • Нижние диафрагмальные вены (впадают в нижнюю полую вену)

Фасциальные прикрепления

Позвонки

  • Медиальная пояснично-реберная дуга[2]
    • Сухожильная дуга в фасции, которая покрывает большую поясничную мышцу
    • Медиально: прикрепляется к боковой части тела позвонка L1
    • Латерально: прикрепляется к передней части поперечного отростка L1
  • Латеральная пояснично-реберная дуга[2]
    • Сухожильная дуга в фасции, которая покрывает верхнюю часть квадратной мышцы поясницы
    • Медиально: прикрепляется к передней части поперечного отростка L1
    • Латерально: прикрепляется к нижней границе 12-го ребра

Мышцы

  • Квадратная мышца поясницы (КМП) берет начало от подвздошного гребня и подвздошно-поясничной связки и прикрепляется к нижней границе 12-го ребра и поперечным отросткам позвонков L1-L4. Часть диафрагмы также прикрепляется к верхней части 12-го ребра. Фасция является непрерывной между этими прикреплениями.[6]
  • Большая поясничная мышца расположена латерально к поясничным позвонкам и медиально к квадратной мышце поясницы.[11] Она берет начало от тел позвонков T12-L4, межпозвонковых дисков между T12-L4 и поперечных отростков позвонков L1-L5. Она прикрепляется к малому вертелу бедренной кости.[12]

При размышлении о диафрагме, мы должны помнить, что диафрагма и все эти сопутствующие мышцы "образуют непрерывную цепь движений [...] активность одной группы мышц способствует эффективности другой. Они должны работать вместе как гладкий механизм, хорошо смазанная машина, в то время как расхождение, недостаток в одной из этих частей в конечном итоге приводит к нарушениям осанки, движений, походки, сердечно-сосудистым проблемам, а также последствиям для пищеварительной и пищеводной систем." -- Рина Пандиа[6]

Этиология поднятой диафрагмы

Поднятая половина диафрагмы может иметь как прямые, так и косвенные причины. Эти причины могут быть сгруппированы в три категории, в зависимости от расположения причины, включая:[8][6]

  1. Над диафрагмой:
    • снижение объема легких
    • ателектаз/коллапс
    • прошлая лобэктомия или пневмонэктомия
    • гипоплазия легких
  2. На уровне диафрагмы
    • паралич диафрагмального нерва
    • диафрагмальная эвентрация:[13]
      • это аномальное расположение диафрагмы — т.е. диафрагма расположена слишком высоко в теле
      • такое аномальное расположение может быть вызвано дисфункцией нервов, которые снабжают диафрагму, или дисфункцией самой диафрагмы
      • в тяжелых случаях диафрагмальная эвентрация может сжимать легкие и влиять на дыхание
    • контралатеральный инсульт: обычно в распределении средней мозговой артерии (МАС)
  3. Под диафрагмой
    • опухоль брюшной полости, например, метастазы в печень или первичная злокачественная опухоль
    • поддиафрагмальный абсцесс
    • растянутый желудок или ободочная кишка, в том числе знак/синдром Чилайдити
      • знак Чилайдити — это "рентгенологическая находка, которая возникает, когда сегмент петли толстого кишечника или тонкой кишки находится между печенью и диафрагмой."[14]
      • синдром Чилайдити возникает, когда эти изменения вызывают гастроинтестинальные симптомы[14]

Дифференциальная диагностика поднятой диафрагмы

Другие ситуации, которые могут имитировать поднятую половину диафрагмы включают:[8]

Этиология паралича диафрагмы

Паралич диафрагмы возникает, когда нарушается подача нервных сигналов. Это может происходить в диафрагмальном нерве, на уровне шейного отдела спинного мозга или в стволе головного мозга. Наиболее часто причиной является поражение диафрагмального нерва:[7][15][16]

  • Механическая травма: например, повреждение / лигирование нерва во время операции
  • Компрессия: из-за опухоли в грудной полости
  • Миопатии: включая миастению (аутоиммунное заболевание, влияющее на нервно-мышечное соединение[17])
  • Невропатия: включая состояния, такие как диабетическая невропатия, инклюзионная миозит, дерматомиозит, рассеянный склероз, болезнь переднего рога, хроническое демиелинизирующее заболевание и невралгическая миопатия
  • Воспаление: ряд системных заболеваний может вызывать воспаление диафрагмального нерва / диафрагмы, что приводит к параличу диафрагмы. Примеры включают:
    • вирусные инфекции (например, ВИЧ, вирус Западного Нила и вирус полиомиелита)
    • бактериальные инфекции (например, болезнь Лайма)
    • неинфекционные причины (например, саркоидоз и амилоидоз)
  • Идиопатический: около 20 процентов случаев не имеют явной причины

Дифференциальная диагностика паралича диафрагмы

  • Альвеолярная гиповентиляция
  • Заболевание переднего рога или нервно-мышечного соединения
  • Церебральное кровоизлияние
  • Перелом шейного отдела
  • Сниженная податливость легких
  • Синдром Гийена-Барре
  • Миастения
  • Периферические невропатии
  • Плевральные спайки[7]

Симптомы слабости диафрагмы

  1. Односторонняя слабость: Часто бессимптомная и обнаруживается случайно. Пациенты показывают ограничение в физической способности и снижение уровня насыщенности кислородом:[7]
    • Одна треть пациентов жалуется на одышку при физической нагрузке
    • Лица, имеющие "сосуществующие изнурительные кардиопульмональные состояния"[7], могут испытывать одышку в состоянии покоя
  2. Двусторонняя слабость: пациенты сообщают о различной степени одышки (т. е. от одышки при легкой нагрузке до одышки в состоянии покоя).[7] Когда функция диафрагмы дополнительно нарушается, пациенты склонны испытывать ортопноэ (т. е. одышка в положении лежа на спине).[6][7]

Прогрессирующая гиповентиляция может привести к гиперкапнии и правожелудочковой недостаточности сердца. Гипоксемия и гиперкапния будут усугубляться во сне.[7]

Парадоксальное дыхание

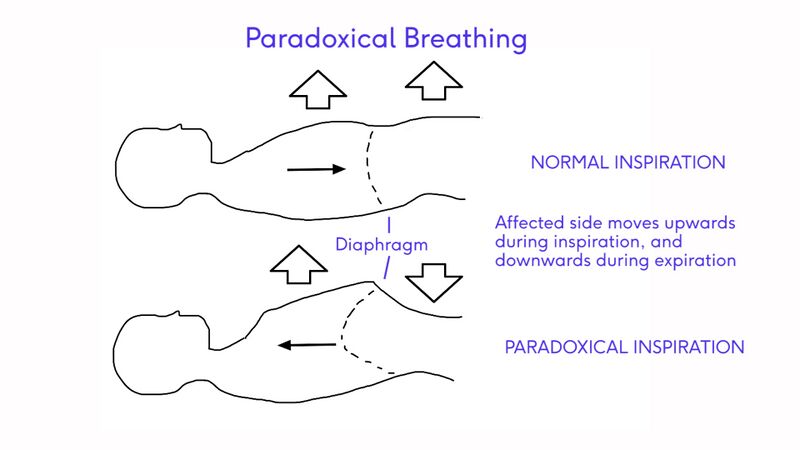

Фигура 3. Парадоксальное дыхание.

Паралич диафрагмы приводит к "парадоксальному движению" (см. Фигуру 3). Обычно при вдохе диафрагма опускается и выравнивается, что вызывает выпячивание/выталкивание/подъем живота. Во время выдоха диафрагма расслабляется, возвращаясь в свою изначальную позицию (т. е. куполообразную форму), и происходит пассивное опускание живота.[6]

При парадоксальном дыхании этот процесс происходит в обратном порядке.[6] Диафрагма поднимается при вдохе и опускается при выдохе.[15]

  • Односторонний паралич диафрагмы часто асимптоматичен и часто обнаруживается случайно на рентгене.[15]
  • Двусторонний паралич может привести к низкой переносимости физических нагрузок, ортопноэ и утомляемости. Также будет наблюдаться рестриктивный дефицит по результатам тестов функции легких.[15]

Следующее дополнительное видео демонстрирует парадоксальное дыхание.
